BWTS(Ballast Water Treatment System)



선박평형수 처리장치

해양환경 보호를 위한 선박평형수 처리장치를 생산합니다.

신뢰성 및 안정적인 품질의
BWTS제품 생산



선박의 평형수(밸러스트수) 이동에 따른 해양생태계 파괴와 교란을 방지하기 위한
전기분해식 해수살균장비로서 살균효율이 높아 모든 선박에 적용 가능하며
대용량화가 가능한 특징을 가지고 있습니다.

pdf파일 다운받기


선박 평형수 이동에 따른 해양오염 및 생태계 변화 과정

  • 항구 - 바닷물취수

    항구 - 바닷물취수

  • 운항 - 바닷물적재

    운항 - 바닷물적재

  • 항구 - 바닷물배출

    항구 - 바닷물배출

  • 운항 - 화물적재

    운항 - 화물적재

선박평형수 처리공정

선박평형수 처리공정

밸러스트 수처리장치

  • HiB-2000 Electrolysis System

    HiB-2000 Electrolysis System

  • HiB-1000 Electrolysis System

    HiB-1000 Electrolysis System

  • HiB-1000 Controler

    HiB-1000 Controler

  • HiB-6000 Electrolysis System

    HiB-6000 Electrolysis System

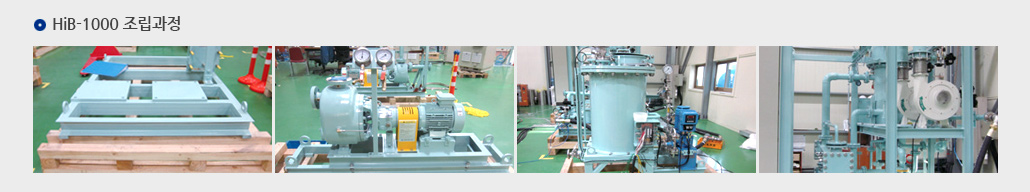

HiB-1000 조립과정

밸러스트 수처리장치의 특성

Technical specifications
구 분 특 징
편리한 유지 보수 및 A/S    · 모듈화된 시스템 ·승선원/엔지니어에 의한 쉬운 유지보수
   · 글로벌 지원 및 전세계 A/S 네트워크망 보유
자동 운전    · HMI(Human Machine Interface)와 각 단위장비의 피드백제어 시스템
   · 자동 및 수동 작동 ·자동 TRC(Treatment Rated Capacity) 제어
다양한 선박 적용    · 유조선, 컨테이너선외 LNG 및 LPG 선을 포함한 모든 선종에 적용
   · 밸러스트수 처리 용량 : 75 ~ 8,000 m³/ hr
경제적 운영 비용    · 저렴한 운전 비용
   · 내구성 높은 전극의 사용
편리한 장비 설치    · 선박의 설계 변경없이 설치 가능
   · 모듈화된 디자인으로 기존선박 설치에 적합

밸러스트 수처리장치 사양별 기준표

Technical specifications
Description Flow
Capacity
Electrolysis System
(Unit Dimensions)
Filter Unit
(Dimensions)
Weight
(Net)
Required
Power
Model ㎥/ hr L x W x H (mm) L x W x H (mm) kg kW
HiB-500 500 2000 x 2200 x 2300 570 x 570 x 2010 1700 25
HiB-700 700 2000 x 2200 x 2300 670 x 670 x 2190 2000 35
HiB-1000 1000 2500 x 2400 x 2400 780 x 780 x 2130 2700 50
HiB-1500 1500 2500 x 2500 x 2400 900 x 900 x 2420 3800 75
HiB-2000 2000 2500 x 2500 x 2400 900 x 900 x 2420 5000 100
HiB-3000 3000 3000 x 2800 x 2600 1120 x 1120 x 2610 6500 150
HiB-4000 4000 3000 x 2800 x 2600 1230 x 1230 x 2660 8200 200
HiB-5000 5000 3500 x 2800 x 2800 1230 x 1230 x 2660 8800 250
HiB-6000 6000 3500 x 2800 x 2800 1410 x 1410 x 3500 9300 300
HiB-8000 8000 4000 x 2800 x 3000 1630 x 1630 x 3650 9700 400
